PA Projekt-News

Hier finden Sie aktuelle und vergangene exemplarische Beispiel-Projekte aus unserem umfangreichen Produkt- und Leistungsportfolio.

Butan-Prozess-Rückgewinnungsanlage

April 2024 (Projektabschluss) - BNT Chemicals GmbH - Bitterfeld-Wolfen

Projektbeschreibung:

Butan-Prozess-Rückgewinnungsanlage mit zwei Gaswärmetauschern (Wasserabscheidung und Rückverflüssigung), Kompressor-Aggregat und einem Kühlsystem inkl. zwei Butan-Behältern.

Paket aus folgenden Komponenten und Leistungen:

  • Gas/Wasserwärmetauscher Gasdurchsatz ca. 332 kg/h bzw. ca. 125,1 Nm³/h Gaszusammensetzung: 12% Iso-Butan, 86 % n-Butan, 2 % Stickstoff
  • Kompressoraggregat, Nennleistung 200 Nm³/h, Medium Butan
  • Flüssiggas-Behälter, Nenninhalt 4850 l, Nutzinhalt 2,1 t
  • 2x Kolbenpumpen-Aggregat (400 V), für SAUGBETRIEB, Fabrikat P&A Typ PA-KPM-1, Medium Butan
  • Flüssiggas-Behälter, Nenninhalt 2750 l, Nutzinhalt 0,9 t
  • Robuste und zuverlässige Kältemaschine, für den industriellen Einsatz, Kühlleistung 54 KW
  • diverse Sicherheitsarmaturen
  • Schaltschrank inkl. SPS Steuerung für die Ansteuerung der o.g. Pumpen, Kompressor, die beiden Wasser/Gaswärmetauscher, Kältemaschine 54 KW, Behälter-Drucküberwachung, Behälter Druckbegrenzer, Behälter Inhaltsgrenzschalter, Temperaturüberwachung, Kompressor-Steuerung etc.
  • Komplette Verrohrung der angebotenen Baugruppen in Salzgitter, Vorbereitung für die Sicherheitsventil-Ausblasleitungen auf zentralen Ausblasmast / Gasfackel
  • Druck- und Dichtheitsprüfung für die Baugruppen
  • Zusammenstellung der Materialzertifikate und Bescheinigungen
  • Testlauf der Anlage im Beisein der Fa. BNT
  • HAZPOP (Risikobetrachtung für die gelieferten Baugruppen),
  • 3D-Model
  • Schnittstellen-Angabe für die MSR-Technik
Schemazeichnung Lagertanksystem
3D-Model Tanklager

Bauimpressionen Projekt BNT Chemicals GmbH

BNT Chemicals 030
BNT Chemicals 040
BNT Chemicals 050
BNT Chemicals 060
BNT Chemicals 070
BNT Chemicals 080

Flüssiggasanlage mit 29 Tonnen Großbehälter

März 2024 (Projektabschluss) - Deutsche Giessdraht GmbH

Projektbeschreibung:

Flüssiggasanlage mit einem erdgedeckten 29 t Flüssiggas-Behälter und einer elektrisch-beheizten Verdampferanlage mit einer Leistung von 1920 kg/h. Anlageneinordnung in die Gruppe B gemäß TRBS 3146 inklusive einer Gas/Luft-Mischanlage mit einer Leistung von 2200 Nm³/h bzw. 22 MW.

Bestehend aus folgenden Komponenten:

  • Erdgedeckter Flüssiggastank 29 t mit einem Nutzinhalt von 62 m3 - entsprechend einer Füllmenge von knapp 25 t
  • Auftriebssicherung
  • KKS-Anlage
  • inkl. aller erforderlichen Armaturena
  • TKW Entladestation mit Füll- und Pendelschlauch und den erforderlichen Armturen wie z.B. Schnellschluss-Kugelhähne, Abreißkupplungen etc.
  • EKW Entladestation mit Füll- und Pendelschlauch und den erforderlichen Armturen wie z.B. Schnellschluss-Kugelhähne, Abreißkupplungen etc.
  • Corken-Kompressor-Aggregat Typ 691, Medium Propan, komplett mit einem  17,5 KW ex-Motor, Abscheider, Schmutzfänger, 4-Wege-Kugelhahn mit pneumatischen Stellantrieb, Sicherheitsventil, inklusive aller erforderlichen Sicherheitseinrichtungen wie Min.- und Max.- Druckwächter, Temperaturüberwachung, komplett verrohrt und auf einem stabilen Grundgestell montiert
  • Sicherheitseinrichtungen für die TKW-Entladestation, TKW-Bedienstation, EKW-Bedienstation, fahrbares Feuerlöschgerät PG 50 und 4 Stück Feuerlöscher PG 12, Windrichtungsanzeiger
  • elektrisch beheizte Verdampferanlage – Leistung 1920 kg/h
  • Gasmischanlage für Propan/Luft – Leistung 2200 Nm³/h, komplett montiert in einem 30' Container
  • MSR-Schaltschrank zur Ansteuerung der Schnellschlussarmaturen, Überfüllsicherung, Inhaltsfernanzeige, Drucküberwachung, Not-Aus-System, Verdampferanlage, Heizungsanlage, Druckluftkompressor, Gasmischanlage, Gaswarnanlage, Hupe und Rundumleuchte, inklusive Schalt- und Klemmenplan, komplett verdrahtet und aufgebaut in einem 10' Container
Schemazeichnung Domschacht
Domschacht

Bauimpressionen Projekt Deutsche Giessdraht GmbH

Deutsche Giessdraht 010
Deutsche Giessdraht 020
Deutsche Giessdraht 030
Deutsche Giessdraht 040
Deutsche Giessdraht 050
Deutsche Giessdraht 060
Deutsche Giessdraht 070
Deutsche Giessdraht 080
Deutsche Giessdraht 090
Deutsche Giessdraht 100
Deutsche Giessdraht 110
Deutsche Giessdraht 120
Deutsche Giessdraht 130
Deutsche Giessdraht 140

Sonderanlage für TU Braunschweig ZeBra (Zentrum für Brandschutz)

Oktober 2022 (Projektabschluss) - Technische Universität Braunschweig

Ein schönes Zeitraffer-Video über den Bau des ZeBra finden Sie HIER.

Projektbeschreibung:

Sonderanlage für die TU Braunschweig ZeBra (Zentrum für Brandforschug) zum Betrieb zweier Flüssiggasbrenner mit einer Leistung von 20 MW für die Kalibrierung eines Großkalorimeters inkl. Errichtung einer Flüssiggasanlage, Verrohrung und sämtlichen Sicherheitseinrichtungen.

Bestehend aus folgenden Komponenten:

  • Erdgedeckter Flüssiggastank 2,9 t inkl. aller erforderlichen Armaturen
  • 2x PA Fackeln mit einer Leistung von 10 MW
  • Rohrleitungen in die Versuchshalle und in den Messräumen
  • Gasregelstrecke verbaut im Schutzschrank
  • MSR Schaltschrank inkl. SPS zur Ansteuerung der Magnetventile, Überfüllsicherung, Füllstandsfernanzeige, Regelarmaturen, Durchflussmessung, potentialfreien Kontakten für den Leitstand
  • Glühstab zum Entzünden der Fackeln
  • 2x LPG Schlauchtrommeln
Schemazeichnung Armaturen-Schutzschrank

Zwei 10 MW Fackelanlagen

Bauimpressionen TU Braunschweig - Zentrum für Brandschutz (ZeBra)

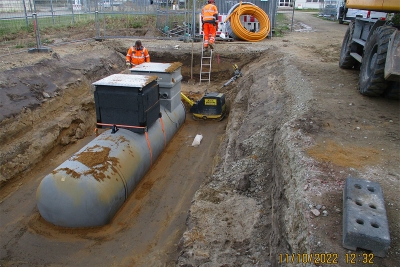

TUBS ZeBra 001
TUBS ZeBra 002
TUBS ZeBra 003

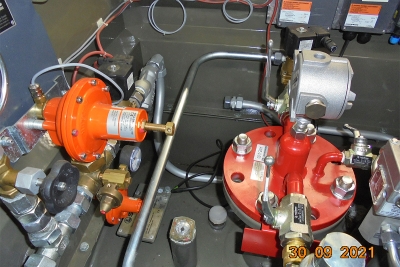

TUBS ZeBra 004

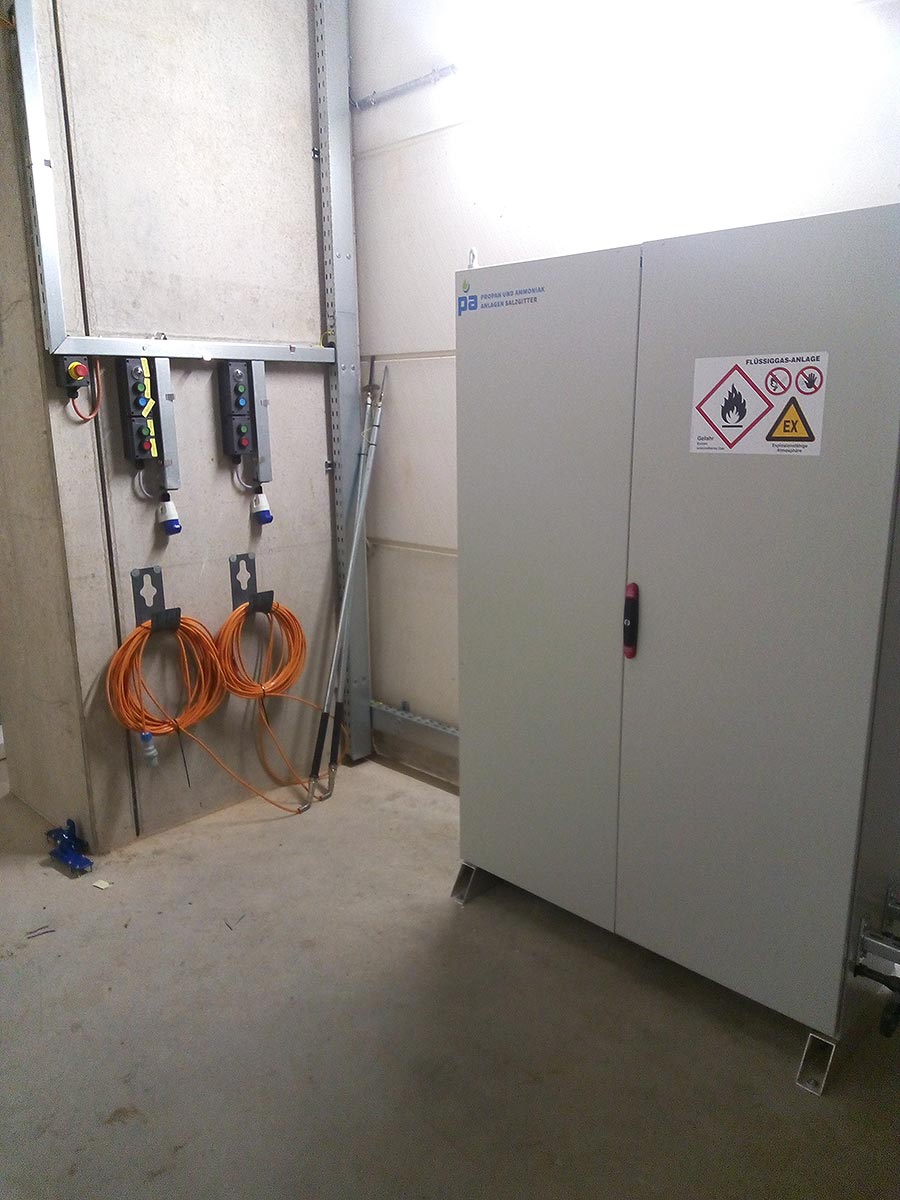

TUBS ZeBra 005

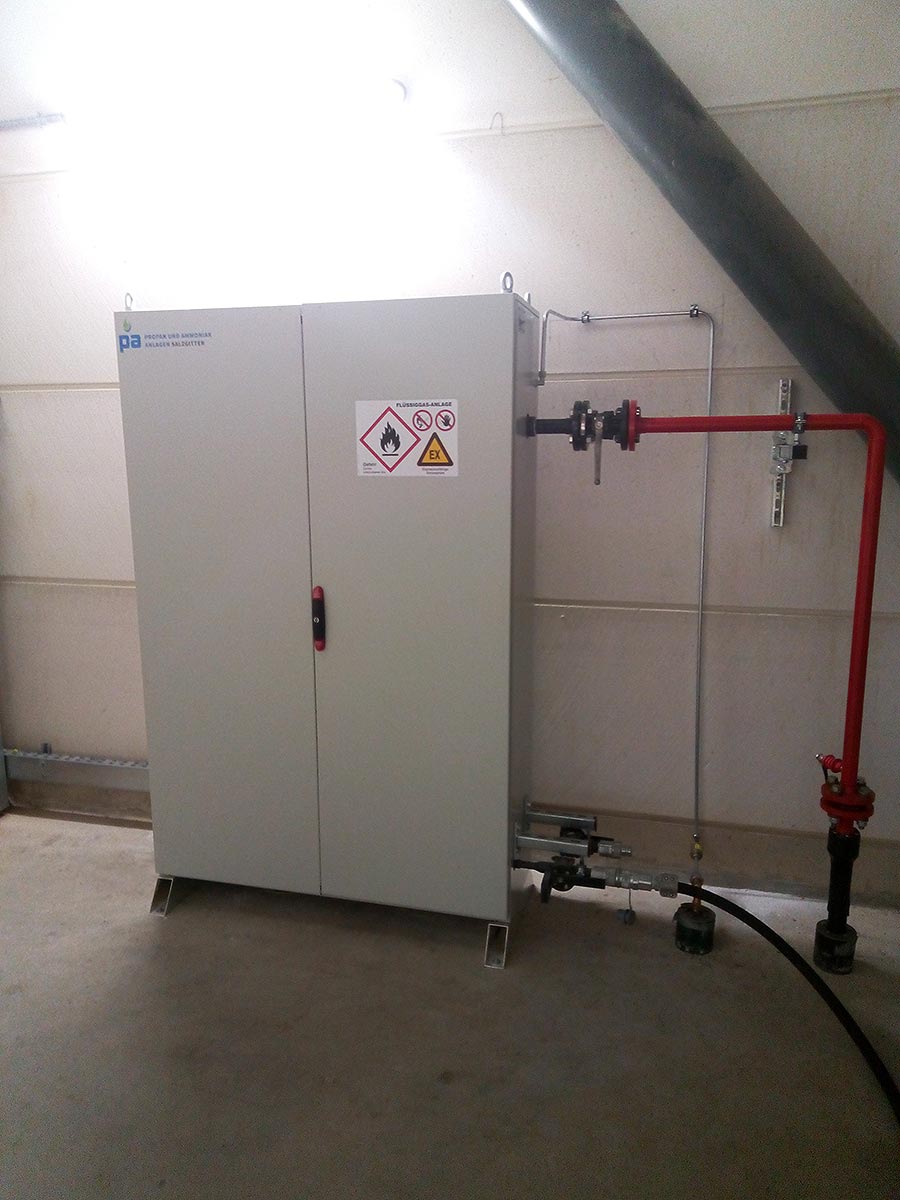

TUBS ZeBra 006
TUBS ZeBra 007
TUBS ZeBra 008
TUBS ZeBra 009
TUBS ZeBra 010

184 Tonnen Erdgas Backup-Lösung

Januar 2023 (Baubeginn) - Klingspor AG Haiger

Projektbeschreibung:

Aufgrund des Ukrainekrieges und die damit einhergehende Erdgasmangellage in Deutschland baut die Firma PA Propan und Ammoniak Anlagen aus Salzgitter eine Erdgas-Backup-Lösung für Klingspor AG in Haiger. Es werden bis zu 400 m³ (400.000 l) Flüssiggas bevorratet, welche im Störfall über eine WW Verdampferanlage und einer Luft-Gas-Mischanlage für die Brenner zur Verfügung gestellt werden.

Bestehend aus folgenden Komponenten:

  • 1 x Flüssiggasbehälter in Grabenlagerung mit einem Nenninhalt von 400 m³, Lagermenge 184 t.
  • 1 x überfahrbare TKW Übergabestation, mit Füll- und Pendelanschluss inkl. Abreißkupplungen und -Sicherheitseinrichtungen
  • 1 x Heizungsanlage mit einem 204 kW Heizkessel verbaut in einem 10´Seecontainer
  • 1 x WW-Verdampferanlage Leistung 1200 kg/h verbaut in einem 20´ Seecontainer
  • 1 x Gas-Luftmischanlage verbaut im 30´ Seecontainer, Leistung 1200 Nm³/h
  • 1 x Redundante Druckregelstrecke, Leistung 1200 Nm³/h Mischgas
  • Komplette Armaturen- und Sicherheitstechnik für die Behälter der Gruppe C und TKW-Übergabestation
  • Ex-geschützte Gaswarnanlage
  • Elektrische MSR-Steuerung der Anlage auf höchstem Sicherheitsniveau (Simatic S7)
3D-Zeichnung der Anlage

Bauimpressionen Klingspor AG

Klingspor 01
Klingspor 02
Klingspor 03
Klingspor 04
Klingspor 05

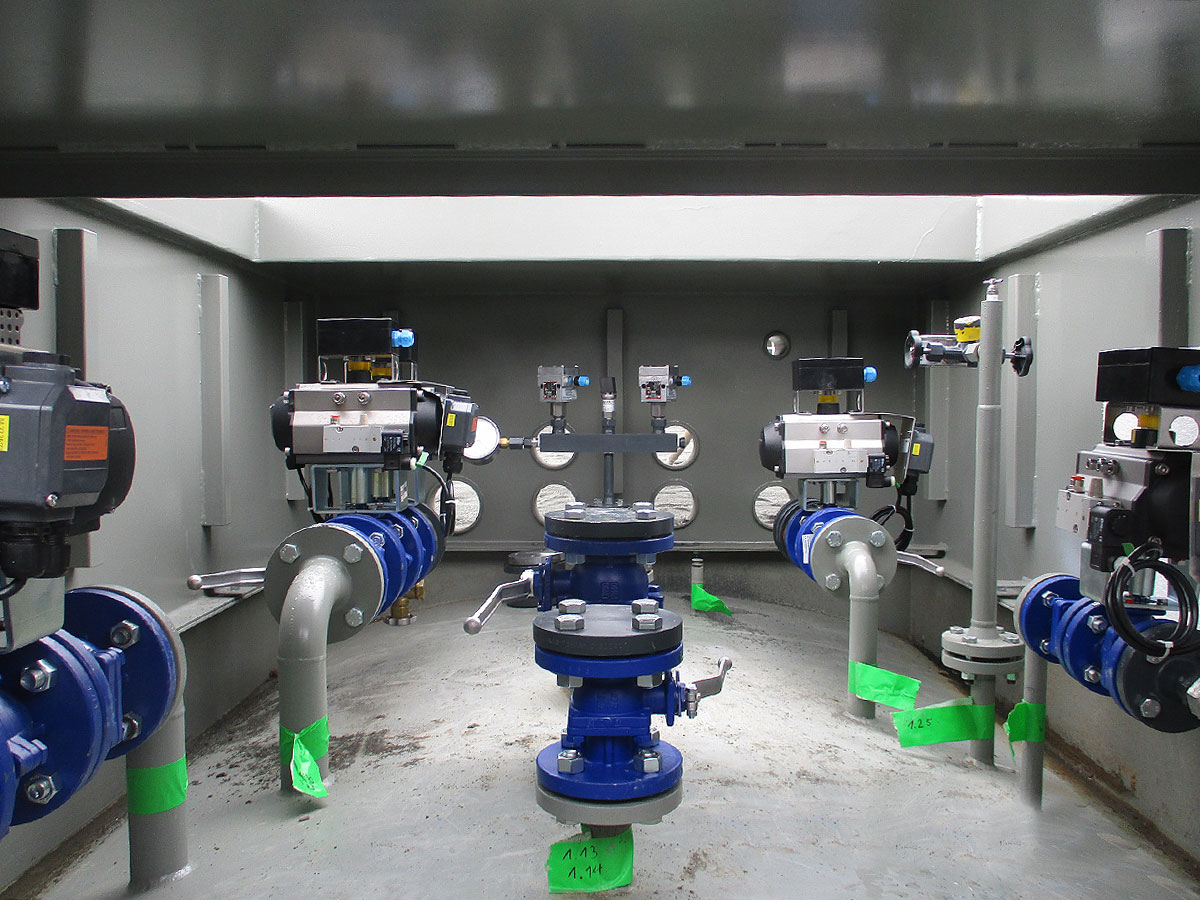

Klingspor 06
Klingspor 07
Klingspor 08
Klingspor 09
Klingspor 10
Klingspor 11
Klingspor 12
Klingspor 13
Klingspor 14
Klingspor 15

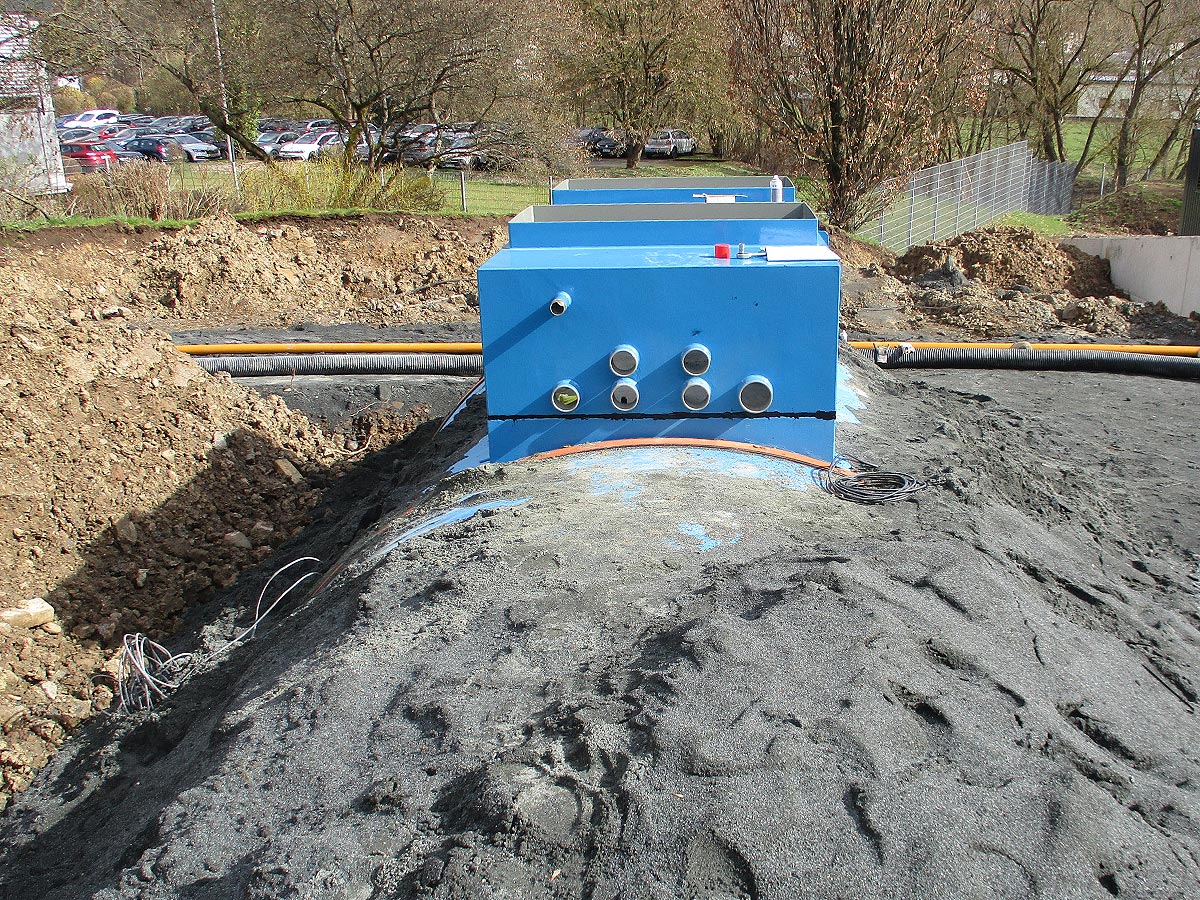

Klingspor 17
Klingspor 18
Klingspor 20
Klingspor 25
Klingspor 30
Klingspor 35
Klingspor 37
Klingspor 40
Klingspor 45

840.000 l Flüssiggaslager und -entnahmeeinrichtung

September 2021 (Baubeginn) - Beiersdorf AG Leipzig

Projektbeschreibung:

Im Rahmen des Werksneubaus der Beiersdorf AG in Leipzig baut die Firma PA-Salzgitter die größte europäische Aerosol-Abfüllanlage für die neue Produktionsstätte mit einer geplanten Gesamtlagermenge von 840.000 Litern.

Bestehend aus folgenden Komponenten:

  • 5 x unterirdische Lagerbehälteranlage mit einem Nenninhalt von 120 m³
  • 3 x unterirdische Lagerbehälteranlage mit einem Nenninhalt von 80 m³
  • Erweiterungsplanung von drei weiteren unterirdische Lagerbehälteranlage mit einem Nenninhalt von 80 m³
  • 3 x TKW Übergabestation mit Berieselungsanlagen, Abreißkupplungen und Sicherheitseinrichtungen
  • 6 x Druckerhöhungsanlagen mit einer Förderleistung mit max. 35 m³/h
  • Rohrsystem zu den Gashäusern
  • Komplette Armaturen- und Sicherheitstechnik für die Behälter, Pumpenstationen, TKW-Übergabestationen und Gashäuser
  • Ex-geschützte Gaswarnanlage und Brandmeldeanlage
  • Elektrische MSR-Steuerung der Anlage auf dem höchsten Sicherheitsniveau (Simatic S7)

Unsere Leistungen:

  • Planung, Projektierung, Engineering, Projektleitung
  • Erstellung R+I-Fließschema, Stücklisten, 3D-Zeichnungen etc.
  • HAZOP-Betrachtung
  • Erstellung eines Schalt- und Klemmenplanes für die komplette Anlagensteuerung und Sicherheitstechnik
  • Lieferung und Einlagerung, Isotest, Auftriebssicherung etc. für die 8 Stück Flüssiggas-Lagerbehälter in Hünengrabausführung
  • Lieferung und Montage der kompletten Flüssiggas-Anlage
  • Verlegung von ca. 1000 m starre und flexible Rohrleitungen
  • Installation der gesamten Elektrotechnik inkl. der Verlegung der Elektrokabel
  • Probebetrieb und Inbetriebnahme
  • Begleitung bei der TÜV-Abnahme
3D-Zeichnung der Anlage

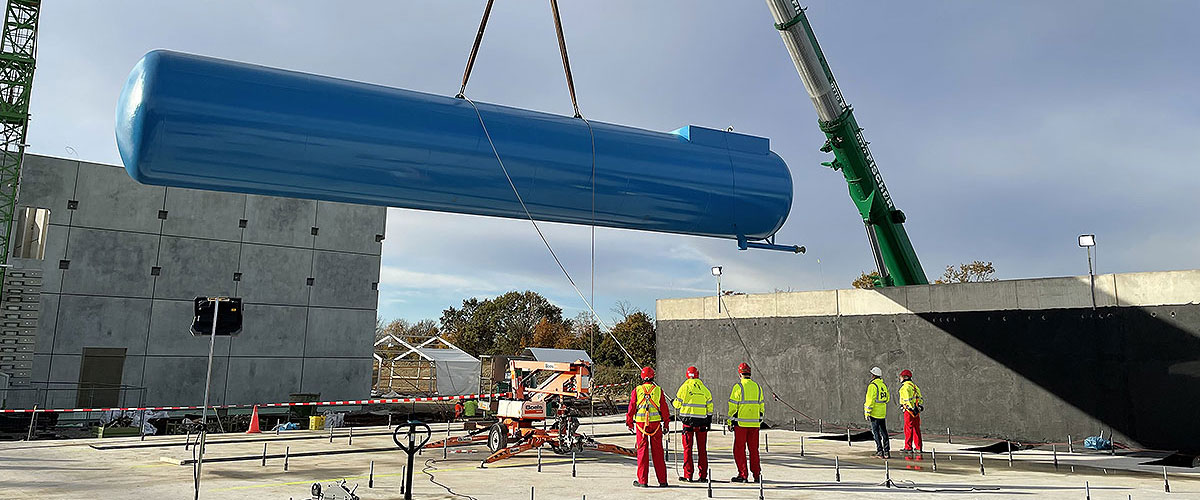

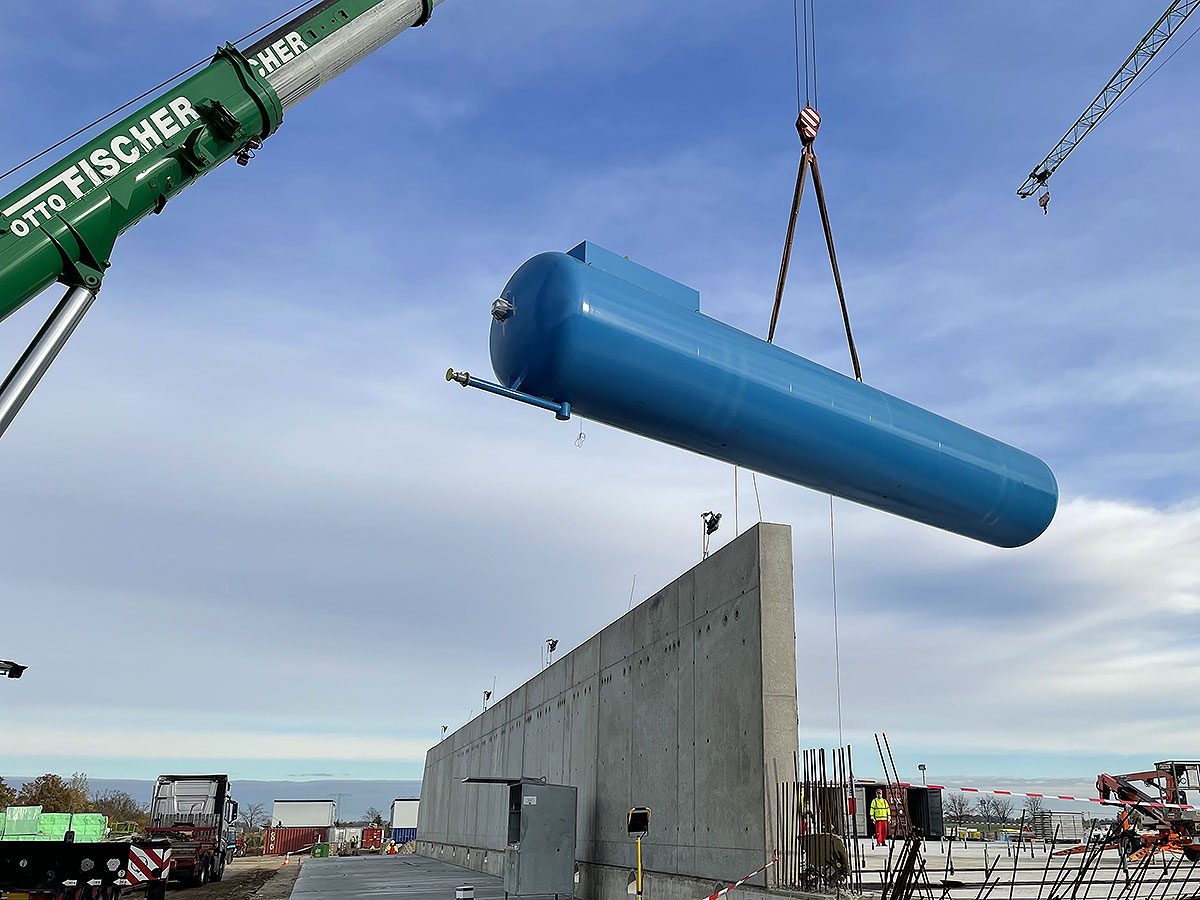

Einbringung der ersten Lagerbehälter

Impressionen Baufortschritt Projekt Beiersdorf

baufortschritt 1
baufortschritt 2
baufortschritt 3
baufortschritt 4
baufortschritt 5

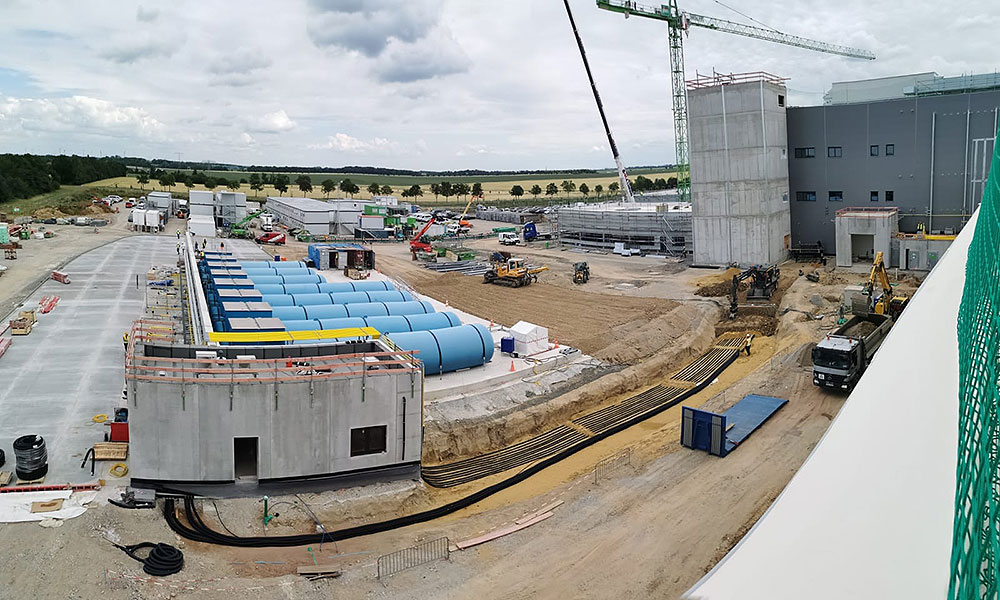

baufortschritt gallerie 1
baufortschritt gallerie 10
baufortschritt gallerie 11
baufortschritt gallerie 12
baufortschritt gallerie 13
baufortschritt gallerie 14
baufortschritt gallerie 15
baufortschritt gallerie 16
baufortschritt gallerie 17
baufortschritt gallerie 18
baufortschritt gallerie 2
baufortschritt gallerie 3
baufortschritt gallerie 4
baufortschritt gallerie 5
baufortschritt gallerie 6
baufortschritt gallerie 7
baufortschritt gallerie 8
baufortschritt gallerie 9

LNG-Tankanlage mit zwei Zapfsäulen

September 2021 (Projektabschluß) - Fa. Godelmann in Fensterbach

Den Pressebericht zur Eröffnung mit Video finden Sie HIER.

Baubeginn im Juli 2021

Projektbeschreibung:

LNG-Anlage mit liegendem 70 m³ Behälter und zwei LNG-Zapfsäulen

Bestehend aus folgenden Komponenten:

  • doppelwandiger Cryotank für minimale Verdunstung
    LNG-Kapazität 25 Tonnen, 14,5 m x ø 3,8 m
    Leergewicht 30 Tonnen
  • cryogene Kreiselpumpe für die LKW-Betankung
  • zwei neu entwickelte spezielle LNG Zapfsäulen zur
    sicheren, einfachen und ergonomischen Betankung

Unsere Leistungen:

  • Engineering
  • Lieferung der Anlage
  • komplette Elektrotechnik
  • Anschluß der LNG-Zapfsäulen (inkl. MID Zulassung)
  • Inbetriebnahme der LNG-Anlage
  • Begleitung der TÜV-Abnahme
  • Probebetrieb
  • Schulung des Bedienpersonals

Brandsimulationsanlage Flughafen Stuttgart

Juli 2021 (Projektabschluß). Eröffnungsvideo vom WDR finden Sie HIER.

Projektbeschreibung:

Lieferung eines 20“ Gasversorgungs-Contianers mit einem 2,9 t Flüssiggas-Behälter (installiert im Container)

Bestehend aus folgenden Komponenten:

  • Oberirdischer 2,9 t Behälter in Sonderausführung
  • 2 Sihi-Pumpenaggregate als mehrstufige Seitenkanal-Pumpe
    inklusive zwei 5,5 KW-Ex-Motoren
  • 20" Technik-Container als Standardausführung
    mit erforderlichen individuellen  Umbauarbeiten
  • Außen-Lackierung in Rot/Weiß gemäß Kundenvorgabe
  • Innen-Lackierung gemäß Kundenvorgabe
  • Inhaltsfernanzeige mit digitaler Anzeige des Füllstandes
    in Prozent im Füllraum

Abfüll- und Evakuierungsanlage für Kältemittel

Juni 2021 (Projektabschluß )

Projektbeschreibung:

Entwicklung einer ex-geschützten Abfüll- und Evakuierungsanlage für brennbare Kältemittel nach Kundenvorgaben.

Für ein renommiertes Unternehmen im Bereich „Wärmepumpen und Kältemitteltechnik“ haben wir speziell für unseren Kunden zwei Anlagen entwickelt mit der brennbare Kältemittel befüllt und abgesaugt werden können.

Die grammgenaue Befüllung und Absaugung der Kältemittel wird durch den Einsatz von ex-geschützten elektronischen Waagen gewährleistet.

Auf Anforderung entwickeln wir für unsere Kunden spezielle Sonderlösungen, die sonst auf dem Markt nicht verfügbar sind.

Flaschenabfüllanlage im Container

Mai 2021 (Projektabschluß )

Projektbeschreibung:

P & A Flaschen-Abfüllanlage mit einem 2,9 t Behälter in einem 20 Fuß Container - "schlüsselfertige" Ausführung des Projekts

Bestehend aus folgenden Komponenten:

  • Flüssiggaslagerbehälter
    2,9 t - Flüssiggas-Behälter mit Standardarmaturen
  • Vollautomatische Abfüllwaage
    3 stufige SIHI-Seitenkanal-Pumpe
  • Schaltschrank zur Ansteuerung
    Komplette Steuerungstechnik der Anlage mit Trockenlaufschutz etc.
  • 10 Fuß Stahlcontainer
    Fußboden ausgelegt mit rutschsicherem Stahlblech etc.

Lager- und Verdampfungsanlage (Ägypten)

April 2021 (Projektabschluß 200588 )

Projektbeschreibung:

Anlage zur Lagerung und Verdampfung von Flüssiggas (Propan/Butan) für den Normalbetrieb einer Fackelanlage.

Bestehend aus folgenden Komponenten:

  • 2 Stück Flüssiggaslagerbehälter
    Betriebliches Umschalten der Behälter manuell
    Füllmenge/Behälter 6400 Liter
  • 1 Stück Warm-Wasser-Verdampfer
    Flüssiggas aus den Lagerbehältern wird zu Brenngas verdampft
    Verdampferleistung 300 kg/h
  • 1 Stück TKW-Befüllstation
    Anbindung Tankkraftwagen zur Befüllung der Flüssiggaslagerbehälter im Gaspendelverfahren mit Leerschlauchsystem
