Systeme für Flüssiggas-Flaschenabfüllung

Die Firma PA-Salzgitter produziert und liefert qualitativ hochwertige, vollautomatischen Abfüll- und Kontrollwaagen“ und komplette Abfüllanlagen und Zubehörteile wie z.B.

  • Vollautomatische Abfüll- und Kontrollwaagen
  • Einzelne Baugruppen
    Druckerhöhungsanlagen, Abfüllcontainer, etc.
  • Kompaktanlagen
  • Komplette Flaschen-Abfüllanlagen
  • Reihenfüllanlagen
  • Gasflaschen-Entleerungsanlagen



DOWNLOAD Kompaktinfo AbfülltechnikPA Abfuelltechnik Info



Die elektronische Abfüll- und Kontrollwaage, Typ PA-AKW-EX-M wurde für die gravimetrische Abfüllung von 2 kg - 50 kg Gasflaschen (Propan/Butan/LPG) entwickelt, die auch modifiziert für andere Medien wie z.B. Kohlensäure, Kältemittel etc. eingesetzt werden kann. Durch die integrierte Kontrollwaage ist eine eichfähige Abfüllung möglich.

Bei dem Abfüllsystem handelt es sich um eine eichfähige, ex-geschützte Ausführung mit einem automatischen Abschaltsystem. Die Abfüll- und Kontrollwaage wurde als Bodenwaage konzipiert und kann problemlos in den Boden eingelassen werden. Die Wiegefläche kann an vorhandene Abfüllwaagen der Fabrikate Ninnelt, FAS, Kosan, Ziraga etc. angepasst werden, um einen einfachen Austausch gegen die neue hochwertige PA-Abfülltechnik zu ermöglichen.
Die PA-Abfüll- und Kontrollwaage kann als Einzelwaage oder in einer Reihenanlage eingesetzt werden. Die Lieferung einer preisgünstigen eichfähigen Kontrollwaage – ohne die Abfülltechnik – ist ebenfalls möglich.



Typ PA-AKW-EX-M - Artikel Nr. 12.00000
  • Eichfähige und vollelektronische Ausführung mit einem mechanischen Füllanschluss. Geeignet für die Abfüllung von Gasflaschen bis 50 kg
  • Abfüllmedium: Propan, LPG, Kältemittel, Kohlensäure etc.
  • Tragkraft: 150 kg
  • Ziffernschritt: 50 g (Standard) – OPTION = 10 g
  • ex-geschütztes digitales Bedientableau und Wägezelle
  • Füll- und Kontrollverwiegung auf der gleichen Waage
  • qualitativ hochwertige und robuste Konstruktion aus Edelstahl
  • schwenkbares Bedientableau für Links- und Rechtshänder
  • einfache und komfortable menügeführte Bedienung
  • spezielle Abfüllsoftware zur Gasabfüllung
  • Abschaltung durch ein 2-stufiges ex-geschütztes Magnetventil
  • Wiegefläche 500 x 400 mm (Edelstahl)
  • mit CE-Kennzeichnung und ATEX
  • made in Germany by PA Salzgitter
  • OPTION - Datenübertragung nach Kundenvorgaben
  • OPTION - Datenschnittstelle für externen Drucker/Rechner

INKLUSIVE folgender Ausstattungen:

  • Mechanischer Füllanschluss W21,8x1/14 lks. IG
  • Feinfilter mit auswechselbarem Filtereinsatz
  • Ergonomische Ablage für den Füllanschluss
  • LPG-Hochdruckschlauch
  • Bedienerfreundliches Klapppodest für kleinere Gasflaschen
  • 2-stufi ges ex-geschütztes Abschaltventil
  • Werkseichung
  • OPTION – Fundamentrahmen

DATENBLATT Datenblatt 1200000

Abfüllwaage mechanischFlaschenabfuellwaage mechanisch 1

Abfüllwaage mechanisch DetailsFlaschenabfuellwaage mechanisch 2



Typ PA-AKW-EX-P - Artikel Nr. 12.00005
  • Eichfähige und vollelektronische Ausführung mit einem pneumatischen Füllanschluß
  • geeignet für die Abfüllung von Gasflaschen bis 50 kg
  • Abfüllmedium: Propan, LPG, Kältemittel, Kohlensäure etc.
  • Tragkraft: 150 kg
  • Ziffernschritt: 50 g (Standard) – OPTION = 10 g
  • ex-geschütztes digitales Bedientableau und Wägezelle
  • Füll- und Kontrollverwiegung auf der gleichen Waage
  • qualitativ hochwertige und robuste Konstruktion aus Edelstahl
  • schwenkbares Bedientableau für Links- und Rechtshänder
  • einfache und komfortable menügeführte Bedienung
  • spezielle Abfüllsoftware zur Gasabfüllung
  • Abschaltung durch ein 2-stufiges ex-geschütztes Magnetventil
  • Wiegefläche 500 x 400 mm (Edelstahl)
  • mit CE-Kennzeichnung und ATEX
  • made in Germany by PA Salzgitter
  • OPTION - Datenübertragung nach Kundenvorgaben
  • OPTION - Datenschnittstelle für externen Drucker/Rechner

INKLUSIVE folgender Ausstattungen:

  • Pneumatischer Füllanschluss W21,8x1/14 lks. IG
  • Feinfilter mit auswechselbarem Filtereinsatz
  • Ergonomische Ablage für den Füllanschluss
  • LPG-Hochdruckschlauch
  • Bedienerfreundliches Klapppodest für kleinere Gasflaschen
  • 2-stufi ges ex-geschütztes Abschaltventil
  • Werkseichung
  • OPTION – Fundamentrahmen

DATENBLATT Datenblatt 1200005

Abfüllwaage pneumatischFlaschenabfuellwaage pneumatisch 1

Abfüllwaage pneumatisch DetailsFlaschenabfuellwaage pneumatisch 2



PA Kompakt-Flaschen-Abfüllanlage mit innovativer PA-Kolbenpumpe komplett im Schrank montiert.

Besonderheit:
Die innovative PA-Kolbenpumpe ist geeignet für das Absaugen aus ober- und unterirdischen Behältern. Der Standard-Haushaltsbehälter kann bauseitig beigestellt werden.

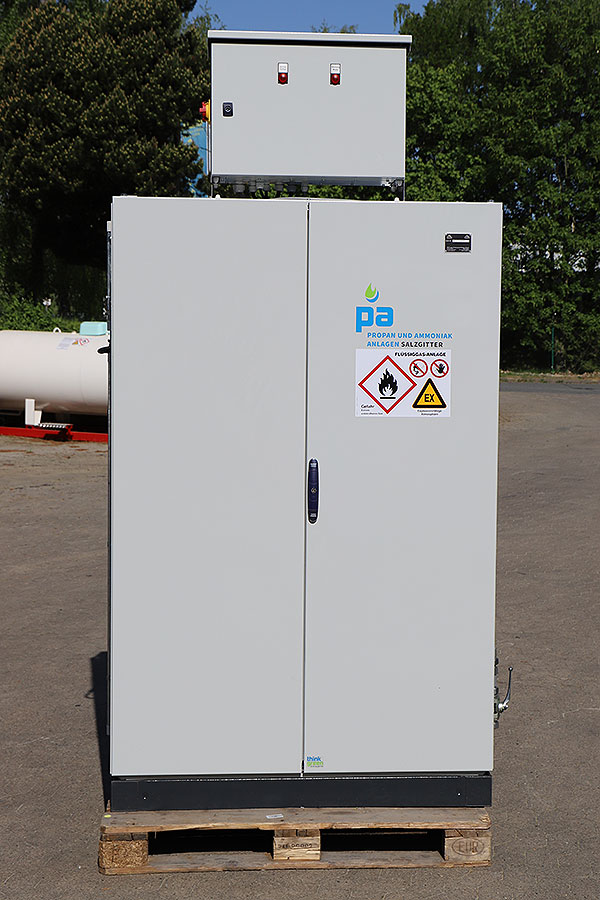

SchutzschrankSchrankmontage 1

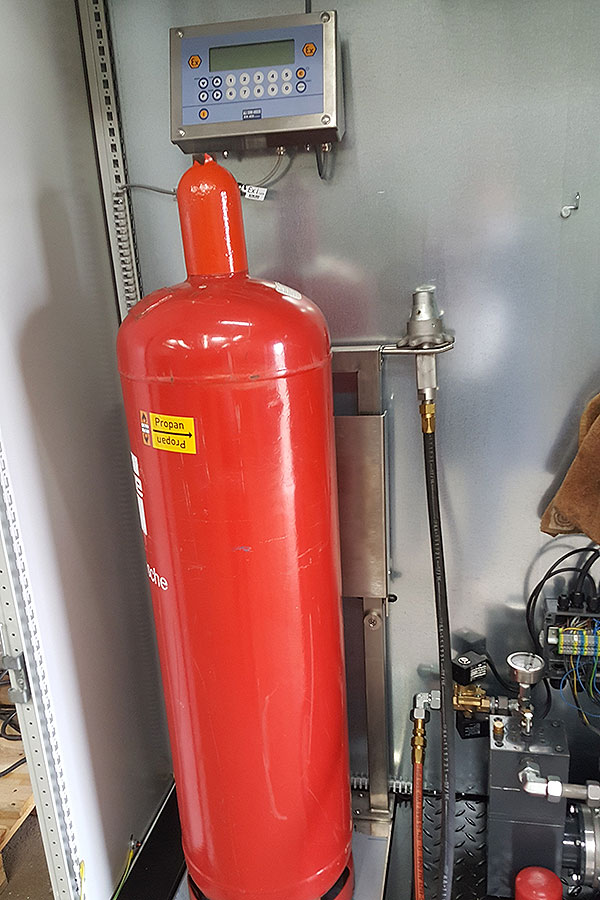

Abfüllwaage mechanischSchrankmontage 2

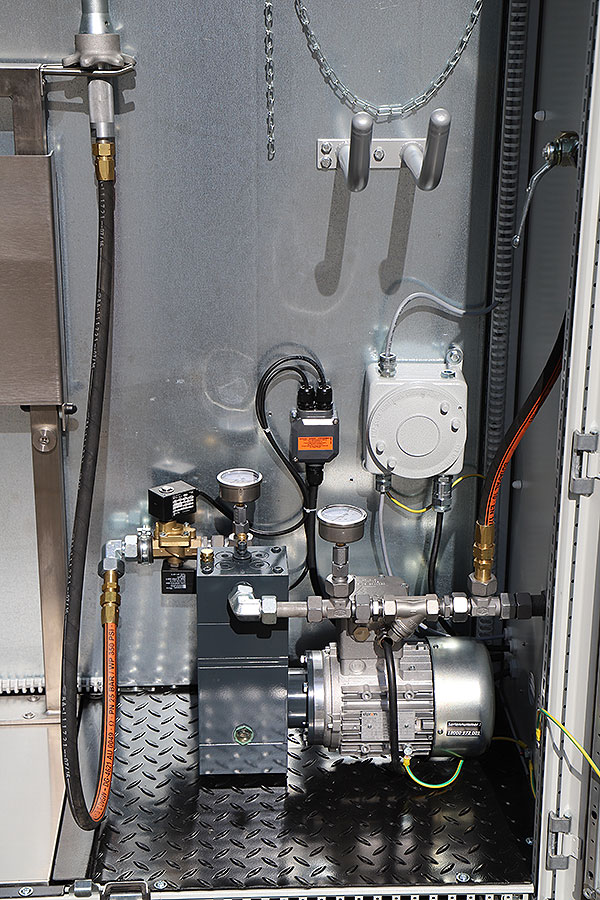

KolbenpumpeSchrankmontage 3

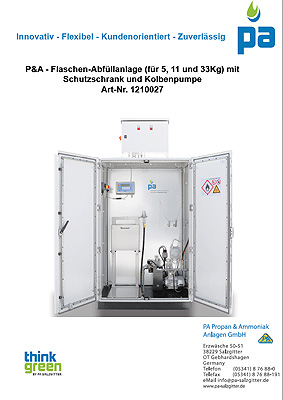

Download InfoblattInfoblatt Schrankmontage

Flaschen-Abfüllanlage mit einem oberirdischen (optional: unterirdischen) 2,9 t - Behälter, einem 10 Fuß  Stahlcontainer (optional: 20 Fuß) und einer Abfüllwaage mit einem
PNEUMATISCHEN (optional: mechanischen) Füllanschluß

Die Flaschenabfüllanlage besteht aus zwei Baugruppen.
Baugruppe 1:
2,9 t Behälter mit Druckerhöhungsanlage und Armaturen
Baugruppe 2:
10 Fuß (optional 20 Fuß) Container mit einer elektronischer Abfüll- und Kontroll-Bodenwaage sowie den fdazugehörigen Rohrleitungsarmaturen

Komponenten im Detail:

  • 2,9 t - Flüssiggas-Behälter mit Standardarmaturen und einem Bodenentnahmerohr, mit angeschweißter Konsole zur Aufnahme der Pumpe und Armaturen etc. (Sonderausführung)
  • 3 stufiges SIHI-Seitenkanal-Pumpe mit NPSH-Vorstufe (geringe Zulaufhöhen) und einfacher Gleitringdichtung, Leistung 70 l/min bei einer Druckerhöhung von 7 bar, max. Differenzdruck ca. 11-12 bar bei einer Leistung von 15-20 l/min, mit Grundplatte und 2,5 kW ex-Motor
  • Pumpenschutzgehäuse aus verzinktem Stahlblech mit den erforderlichen Be- und Entlüftungsöffnungen
  • Elektronischer Trockenlaufschutz (installiert im Schaltschrank)
  • Kugelhähne PN 40, mit APZ 3.1 nach EN 10 204
  • Schmutzfänger DN 25, PN 40, mit APZ 3.1 nach EN 10 204
  • Ex-geschütztes Magnetventil DN 25, PN 25, Material Messing, mit APZ 3.1 nach EN 10 204
  • 10 Fuß Stahlcontainer zu Einbau der Abfüll- und Kontrollwaage, Fußboden ausgelegt mit rutschsicherem Stahlblech, Be- und Entlüftungsöffnungen jeweils 1/100 der Bodenfläche, Abmessung 3 x 2,5 x 2,6 m (L x B x H) Containerfarbe: blau (andere Farben gegen Mehrpreis) Abfüllwaage im Container-Fußboden eingelassen
  • Ex-geschützter Ein/Aus-Taster
  • NEUE vollelektronische Abfüll- und Kontroll-Bodenwaage für 5, 11 und 33 kg Propanflaschen, komplett mit Klapppodest, Faltelementfilter, Galgen, Balancer, PNEUMATISCHEN Füllanschluss und LPG-Verbindungsschläuche *** FÜLLWAAGEN-KONSTRUKTION KOMPLETT AUS EDELSTAHL ***
  • Elektrische Beleuchtung für den Container, ex-geschützt, inkl. Ein/Aus-Schalter
  • Ex-geschützter Not-Aus-Taster
  • Rohrbruchventil, Sicherheitsventile, Manometer, Manometer-Absperrventile und Kleinteile,
  • Schaltschrank zur Ansteuerung der Pumpe, Motorschutzschalter, Trockenlaufschutz, Not-Aus-Taster und des Magnetventils, komplett verdrahtet, inkl. Schaltplan (Installation außerhalb des Ex- Bereiches)
  • einschließlich Vor-, Bau-, Druck- und Dichtheitsprüfung durch den TÜV NORD



Anlage mit CE-Kennzeichnung nach DGRL und Konformitätsbewertung.

Bemerkung:
Die Druckluftversorgung für den pneumatischen Füllanschluss bauseitig vorhanden oder Installation durch P&A gegen Aufpreis möglich.



Container und SchaltschrankFlaschenabfuellcontainer 1

Abfüllwaage pneumatischFlaschenabfuellcontainer 2

Anlage mit externem TankFlaschenabfuellcontainer 3

Anlage mit internem TankFlaschenabfuellcontainer 5
